O PRO-Safe é um Sistema de Monitoramento, Controle de Acesso e Comando voltado a Estações Remotas Autômas (com ou sem a presença de pessoas).
TIPOS DE APLICAÇÕES:
- Estações de Rádio Comunicação de Rodovias;
- Unidades de Controle de Trânsito em Ferrovias;
- Estações de Controle de Vasão e Represamento de Água;
- Sub-Estações de Controle de Transmissão de Energia;
- Demais aplicações congêneres.
ESTRUTURA
O Sistema PRO-Safe é composto por três componentes principais:
- Módulo de Monitoramento Remoto. Funções: coletar informações de medição de campo- grandezas físicas; acionar equipamentos remotos; controlar o acesso local de pessoas;

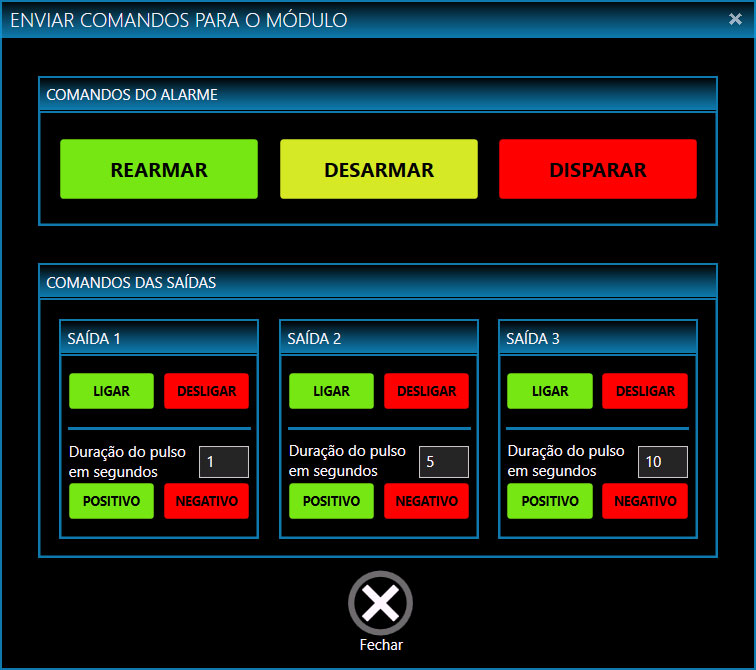

- Existem 03 x Relês de uso geral no equipamento, acessíveis através do Software de Visualização, para por exemplo, acionar remotamente um gerador, ou uma luminária de aviso;
- O Sistema de Alarme temporizado permite ao usuário (exemplo, pessoal de manutenção) acessar o Módulo e desativar o Alarme. Ao sair ocorre o reverso, fechando-se o perímetro de acesso.
- Agente de Busca de informações remotas. Função: acessar Módulos de Monitoramento Remoto recuperando informações coletadas, tais como Temperatura, Nível de Tensão AC, Nível de Carga das Baterias do Sistema, etc., bem como apontar intrusão havida no perímetro da Estação (através de Sensores Perimetrais ou de Presença instalados);
- Software de Visualização. Função: mostrar, em Monitor do CCO- Centro de Controle de Operações, de maneira totalmente gráfica, o estado dos sensores conectados ao(s) Módulo(s) de Monitoramento Remoto, sintetizando em tela todas as informações de até 16 Módulos.
PRODUTOS:
Monitorador ERB– Módulo Principal com comportamento definido por até 10 máquinas de estado, alimentadas por eventos recebidos, definidos pelo cliente, podendo ser customizado. Cada máquina de estado instalada cuida de um tipo de ação (uma máquina de estados por relê): para gravar os vídeos de uma câmera IP em função de eventos; para enviar dados pela porta serial; ou outras ações que necessitem de máquinas de estado para serem controladas.
Lista de Ações Típicas:
- Acionar uma porta de relê;
- Iniciar uma gravação de vídeo (através de uma câmera IP);
- Enviar mensagens para o CCO- Central de Comando Operacional;
- Enviar evento para outro Módulo (por exemplo, acionando relê em outra localidade);
- Enviar mensagem pela porta serial;
- Detectar variação nos níveis de Tensão DC acima ou abaixo de limites (03 x Sensores);
- Detectar variação nos níveis de Tensão AC acima ou abaixo de limites (01 x Sensor);
- Receber identificação de Cartão SmartCard RFID;
- Receber sequencia numérica de teclado externo (por exemplo, para abrir fechadura).
Existem 03 x relês de uso geral, acessíveis através do Software de Visualização, acionados remotamente para, por exemplo, acionar um gerador, ou ligar uma luminária de aviso.
Smart I/O Mini – Módulo de I/O, utilizando configurações armazenadas em Tabela de seu Banco de Dados, com as seguintes ações, em resposta a quaisquer eventos adiante detectados:
Output (Eventos de Saída)
- Acionar uma porta de relê;
- Iniciar uma gravação de vídeo (através de uma câmera IP);
- Enviar mensagem para o CCO- Central de Comando Operacional;
- Enviar evento para outro Módulo (por exemplo, acionando relê em outra localidade);
- Enviar mensagem pela porta serial;
Input (Eventos de Entrada)
- Variação no nível das entradas digitais (de ligado para desligado ou desligado para ligado);
- Recebimento de mensagens pré estabelecidas na interface serial;
- Variação acima ou abaixo dos limites, captados por sensor de temperatura.
Smart I/O Standard Possui as mesmas características do Smart I/O Mini, porém, com mais fontes de eventos:
- Variação nos níveis de Tensão DC acima ou abaixo de limites (03 x Sensores);
- Variação nos níveis de Tensão AC acima ou abaixo de limites (tem 1 Sensor);
- Receber identificação de Cartão SmartCard RFID;
- Receber sequencia numérica de teclado externo (por exemplo, abrir fechadura).
Complex I/O Mini– Módulo com comportamento definido por até 10 máquinas de estado, alimentadas por eventos recebidos, definidos pelo cliente, podendo ser customizado. Cada máquina de estado instalada cuida de um tipo de ação (uma máquina de estados por relê): para gravar os vídeos de uma câmera IP em função de eventos; para enviar dados pela porta serial; outras ações que necessitem de máquinas de estado para serem controladas.
Lista de Ações Típicas:
- Acionar uma porta de relê;
- Iniciar uma gravação de vídeo (através de uma câmera IP);
- Enviar mensagens para o CCO- Central de Comando Operacional;
- Enviar evento para outro Módulo (por exemplo, acionando relê em outra localidade);
- Enviar mensagem pela porta serial.
Complex I/O Standard- Possui as mesmas características do Complex I/O Mini, porém, com mais fontes de eventos:
- Variação nos níveis de Tensão DC acima ou abaixo de limites (tem 3 Sensores);
- Variação nos níveis de Tensão AC acima ou abaixo de limites (tem 1 Sensor);
- Receber identificação de Cartão SmartCard RFID;
- Receber sequencia numérica de teclado externo (por exemplo, abrir fechadura).
| DESCRIÇÃO TÉCNICA | ERB | Smart M | Smart S | Complex M | Complex S |
| Entrada de Alimentação de 12VDC | x | x | x | x | x |
| 04 Relês NA/NF acionados digitalmente, com capacidade de 250V@1A, isolados magneticamente. | x | x | x | x | x |
| 08 Entradas Digitais com isolamento óptico, acionadas por relês ou saídas de tensão entre a a 5Vdc (opcional entre 0 a 12Vdc. | x | x | x | x | x |
| 01 Porta RS232. | x | x | x | x | x |
| 01 Porta Wire. | x | x | x | x | x |
| 01 Porta Wiegang. | x | x | x | ||
| 03 Entradas Analógicas DC de 0 a 20V. | x | x | x | ||
| 01 Entrada Analógica AC de 0 a 250V. | x | x | x | ||
| Principal Interface de Comunicação de 10/100 Mbps | x | x | x | x | x |
| Capacidade de Atualização Remota | x | x | x | x | x |
| Suporta 01 Script para cada Saída Digital (que só pode acionar àquela saída diretamente), podendo enviar comandos a outros Scripts. | x | x | x |
Opcional: Fornecidos com os Equipamentos, 02 x Sensores de Temperatura.
Software de Gerenciamento dos Módulos
| MÓDULOS | DESCRIÇÃO |
| Busca | Agente inteligente que se conecta regularmente com todos os Módulos Remotos sob sua responsabilidade, e armazena dados dos sensores analógicos e digitais no Banco de Dados. Ao identificar acionamento de alarme, dispara de imediato avisos, através da Interface Gráfica. Também, é responsável por limitar a quantidade de dados armazenados, fazendo a limpeza automática dos registros antigos, com tempo de permanência configurável. |
| Banco de Dados | Armazena todas as leituras dos sensores analógicos, bem como dos eventos, tipo aberturas de portas e acionamentos de barreiras óticas. |
| Interface Gráfica | Fornece através de Monitores, as informações dos Módulos Remotos, gerando sinalizações para casos que requeiram intervenção humana, podendo ser instalados até 10 Monitores. |
CONFIGURAÇÕES: Serão efetuadas remotamente, atendendo necessidades específicas do Projeto do Cliente.
